全通径双关双断阀 XZ43X-16C型全通径双关双断阀

XZ43X-16C型全通径双关双断阀

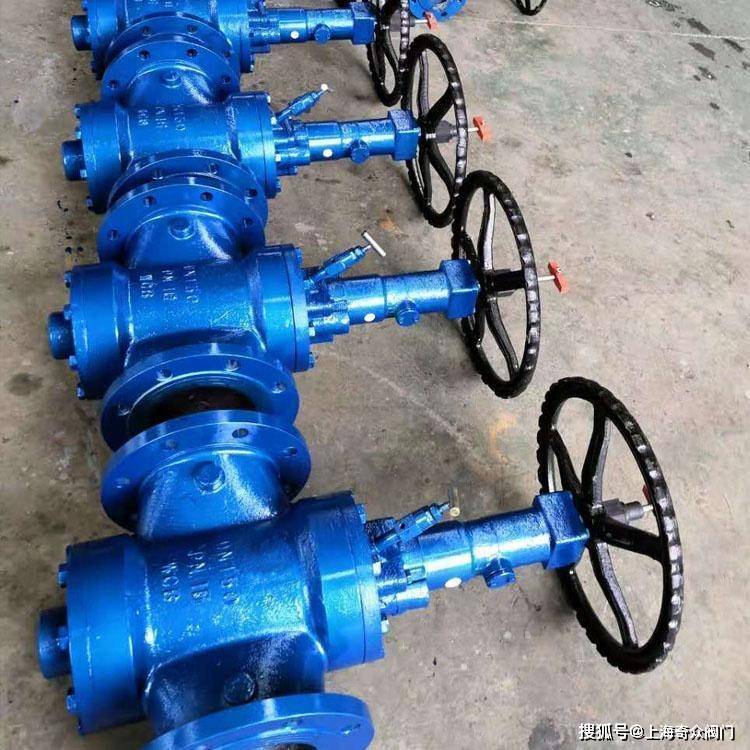

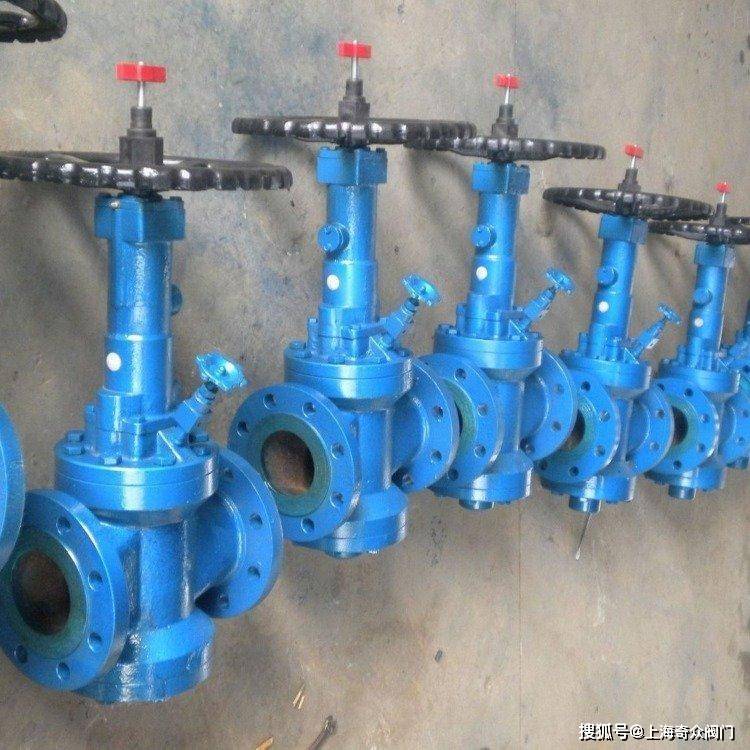

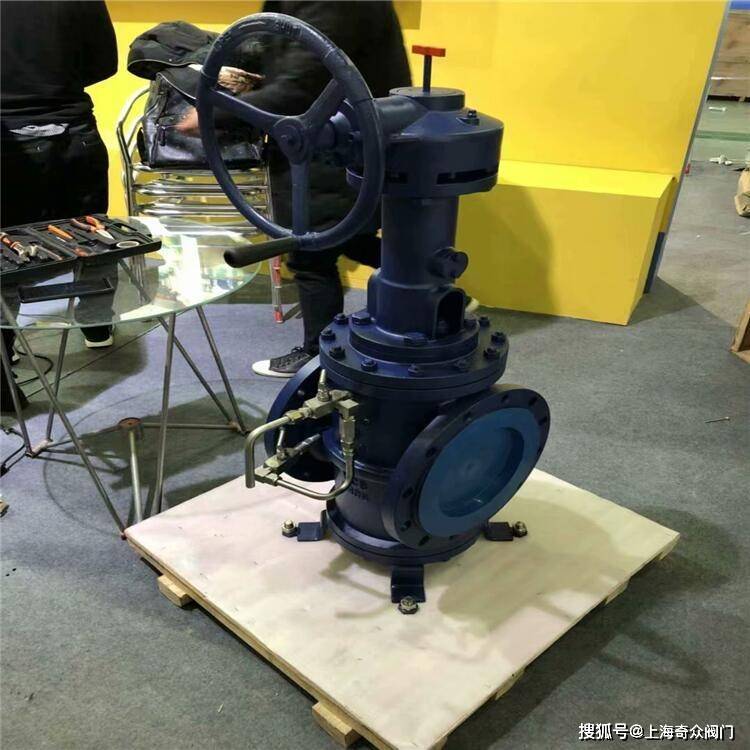

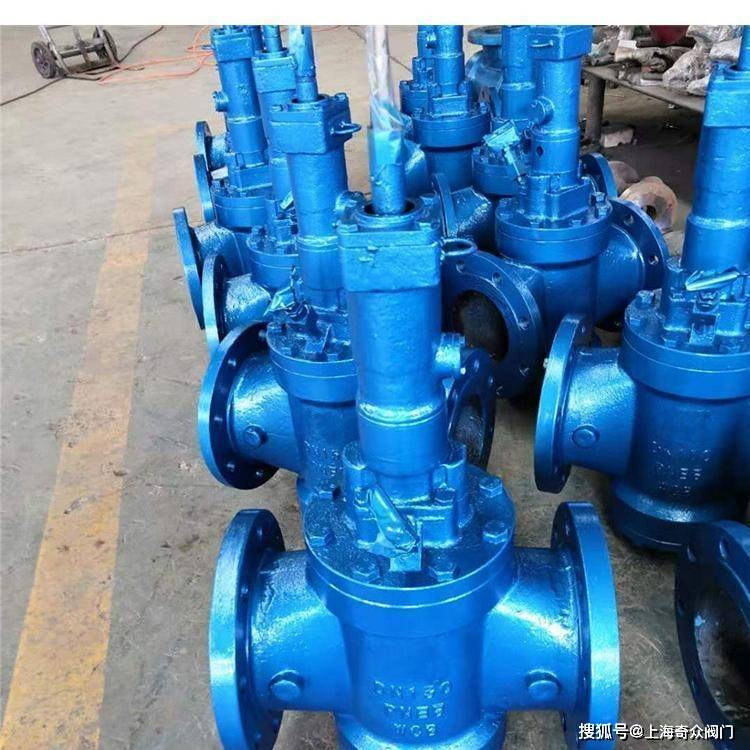

产品特点及性能:

1.在产品开起过程中全币通，阀体密封面与滑片密封面完全脱离没有任何接触，因此，密封面无摩擦、磨损、阀门的使用寿命长，开关力矩小.

2.阀体及旋塞为全通径全币通，介质在通过阀门时阻力小流量大，并且可通球对管道进行清洗，克服了缩径阀门的缺点.

3.在维修时全币通，不需将阀门从管线上拆下，只需将阀门底盖拆开，调换一对滑片即可，维修十分方便.

4.阀体内腔镀有硬铬全币通，密封区域坚硬光滑.

5.滑片上的弹性密封采用氟橡胶，并且模压成型在滑片表面沟槽中全币通。具有防火功能的金属对金属的密封作为弹性密封的背衬.

6.具有自动泄放装置（备选）全币通，在阀门完全关闭后，防止阀腔异常升压并检验阀门的效果.

7.开关指示器与开关位置同步，可以准确显示阀门的开关状态全币通。

轨道旋塞阀技术规范：

结构形式

BB-BG

驱动方式

手轮、伞齿轮、手柄

设计标准

API599、API6D

结构长度

ASME B16.10

连接法兰

ASME B16.5

试验和检验

API598.API6D

轨道旋塞阀性能规范：

展开全文

公称压力(LB)

壳体试验压力(MPA)

密封试验压力(MPA)

适用温度(℃)

使用介质

150

3.0

2.2

≤180℃

水、蒸汽、油品等

300

7.5

5.5

600

15.0

11.0

900

22.5

16.5

轨道旋塞阀主要零部件材质：

序号

名称

材质

1

下盖

ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M

2

O型圈

丁腈橡胶

3

密封圈

氟橡胶

4

塞子

ASTM A182-Gr.F6A ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M

5

阀体

ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M

6

阀栓

ASTM A193-B7,A320-B8,A193-B8M

7

六角螺母

ASTM A194-2H,A194-8,A194-8M

8

阀盖

ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M

9

填料

柔性石墨+不锈钢

10

填料压盖

ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M

11

手轮

ASTM A536 Gr.60-40-18、A216-WCB

12

阀杆螺母

铜合金

13

阀杆螺母盖

ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M

14

支架

ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M

15

阀杆

ASTM A182-Gr.F6A ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M

16

导向螺栓

ASTM A182-Gr.F6A ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M

17

销

ASTM A182-Gr.F6A ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M

18

阀片

ASTM A182-Gr.F6A ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M

轨道旋塞阀结构尺寸：

型号

ZDAOX43-900

压力等级

900LB

口径Size

mm

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

in

1/2

3/4

1

11/4

11/2

2

21/2

3

4

5

6

8

10

12

14

L

229

229

254

279

305

368

419

381

457

559

610

737

838

965

1029

H

230

260

300

340

380

435

460

490

525

570

625

700

780

870

980

W

120

140

140

180

200

220

260

280

300

340

400

450

450

500

500

重量（kg）

15

19

24

32

38

47

62

75

115

147

220

379

490

720

1020
